Réduire la déperdition thermique de la maison par une occultation optimisée des fenêtres

Sur le plan thermique comme au niveau de ses autres caractéristiques, le précadre ALPAC se mesure à deux solutions conventionnelles – et encore largement pratiquées – en matière de traitement des ouvertures.

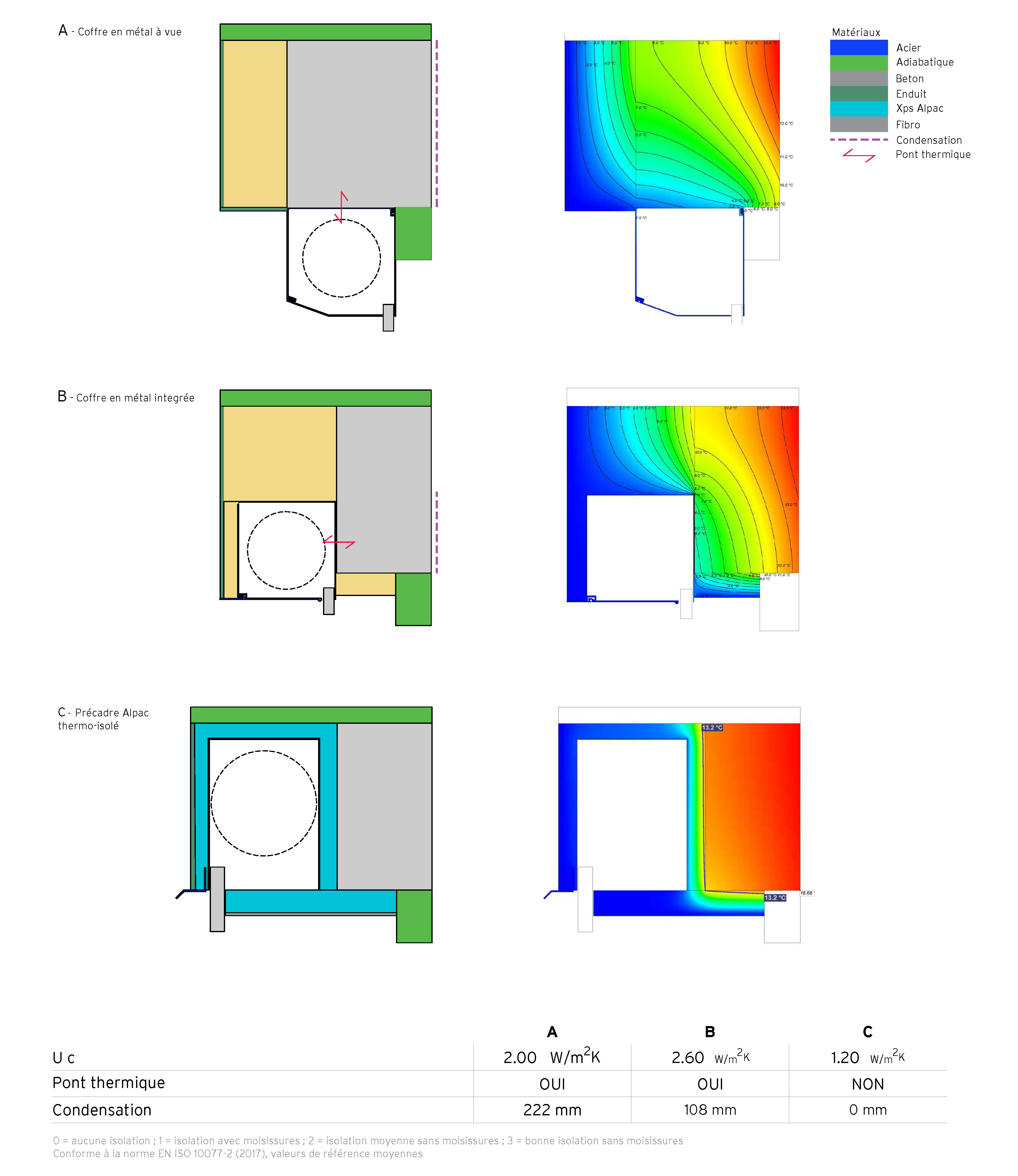

L’option la plus basique en réhabilitation (schéma A) associe un coffre de volet roulant fixé sous le linteau à des coulisses rapportées séparément sur les retours tableaux non isolés. Ce système, outre des inconvénients esthétiques et fonctionnels majeurs, est extrêmement déperditif. À cet égard, la thermographie est éloquente : confrontée au froid – ou à la chaleur en période de canicule – l’efficacité énergétique du dispositif est quasi nulle.

La solution B s’articule autour d’un caisson de dimensions standard rapporté sur le bâti. Son montage en applique, à l’intérieur de l’enveloppe isolante, améliore certes le bilan thermique, mais la liaison non isolée entre la face arrière du caisson et le mur détériore sensiblement la performance énergétique.

À l’inverse, le système d’occultation est partie intégrante du précadre ALPAC (schéma C). Parfaitement isolé sur les quatre faces, il évite toute rupture de la ligne thermique. Le coefficient de transmission Uc très faible qui en résulte creuse l’écart avec les solutions A et B. Cela prévient la sensation de froid et les pics de chaleur, en stabilisant la température au sein du volume habitable.

Le caisson de volet roulant thermo-isolé : le choix qui fait la différence

Selon le cahier des charges de l’opération et la typologie du bâtiment, ALPAC propose deux isolants :

• Le polystyrène extrudé (XPS) offre un coefficient de conductivité thermique très avantageux ( λ = 0,033 W/mk). L’association entre isolant PSE et Polystyrène extrudé offre une excellente performance thermique pour un coût très attractif. Cela prédestine cette solution aux situations standard, lorsque l’ITE est de type PSE sous enduit. Mais elle s’avère également avantageuse lorsque la protection au feu impose un isolant Laine de roche sous enduit en parties courantes.
• La laine minérale conjugue une conductivité thermique basse ( λ = 0,039 W/mk) avec des qualités appréciables d’affaiblissement acoustique. Elle offre, d’autre part, une bonne résistance à l’humidité. La Laine de roche à fibres orientées proposée par ALPAC est disponible dans un choix d’épaisseurs. Ce matériau de forte densité (130 kg/m³) offre en outre un excellent comportement au feu (Euroclasse A1 selon norme EN 13501-1). Aussi la laine minérale s’impose-t-elle lorsqu’un dispositif de bandes coupe-feu en Laine de roche est requis pour un ETICS PSE. Par ailleurs, elle est le complément naturel d’un ETICS Laine de roche en parties courantes.

Dans un cas comme dans l’autre, cela confère au précadre thermo-isolé ALPAC un coefficient de transmission très bas : si la menuiserie est posée au nu intérieur du mur, il oscille autour de 1,0 W/m²K. Les qualités thermiques de la solution ALPAC sont encore amplifiées par l’isolation du caisson du volet roulant : il comprend en partie basse un retour isolé sur mesure : quelle que soit l’épaisseur de l’isolant et la position de la fenêtre – en applique ou en tunnel – cela assure une jonction irréprochable entre l’ITE et la menuiserie. À cela s’ajoute l’isolation de la face arrière du caisson, pour une interface avec le bâti exempte de toute rupture de la ligne thermique.

Au-delà de déperditions thermiques minimisées, cette disposition élimine également les risques de condensation et le développement de moisissures qui pourrait en résulter.

Par ailleurs, la préfabrication sur mesure des précadres fiabilise leurs performances, grâce notamment à des tolérances dimensionnelles minimales et à la constante de qualité d’un process industriel entièrement maîtrisé.

En outre, la qualité de la jonction avec le bâti et l’absence de toute rupture de la ligne thermique améliore encore et pérennise la performance énergétique de la façade toute entière.

Contribution thermique de l’occultant proprement dit : un potentiel maximisé par le concept ALPAC

Par son principe même, le volet roulant est doublement efficace : il contribue à préserver, au sein du volume habitable, la fraîcheur estivale et une chaleur confortable durant la saison froide. Le volet en position fermée crée un espace ‘basse ventilation’ tel que défini par la norme applicable. Cela améliore sensiblement la performance thermique de la baie en créant une zone tampon entre l’extérieur et le volume habitable.

La parfaite intégration du volet roulant dans le précadre thermo-isolé ALPAC tire le meilleur parti des qualités thermiques du dispositif. De plus, deux aspects ont fait l’objet d’une attention particulière :

• Le dimensionnement du guidage des lames est très compact. Il a permis de minimiser la largeur de l’ouverture du caisson. Cela améliore fortement son étanchéité, en minimisant la pénétration de l’air froid. Le résultat : une diminution conséquente du coefficient de transmission en partie haute.
• La lame terminale est conçue pour optimiser l’étanchéité en partie basse du volet roulant.
• Les rails de guidages latéraux sont dotés de joints à brosse ; ils assurent une excellente étanchéité sur toute la hauteur du volet.

Chaque détail compte

L’approche d’ALPAC se traduit par une optimisation systématique des détails du système. Ils incluent

• une réalisation soignée, entièrement sur mesure
• une structure résistante et rigide, l’âme métallique du caisson et les rails de guidage intégrés assurant efficacement les reprises de charges
• l’élimination systématique des ponts thermiques
• un dimensionnement personnalisé des composants en fonction de l’épaisseur du manteau isolant
• une configuration pertinente et spécifique selon le type d’occultation choisi
• une excellente liaison entre le système et le mur extérieur.
